Оптичне волокно, нечутливе до вигину
Опис продукції Нечутливе до вигинів оптичне волокно розроблене для комунікаційних мереж, де волоконно-оптичні кабелі необхідно прокладати через вузькі місця або навколо гострих кутів. Його оптимізований профіль-показника заломлення зменшує-оптичні втрати, спричинені згином, допомагаючи підтримувати стабільну передачу сигналу, коли...
- Введення продукту

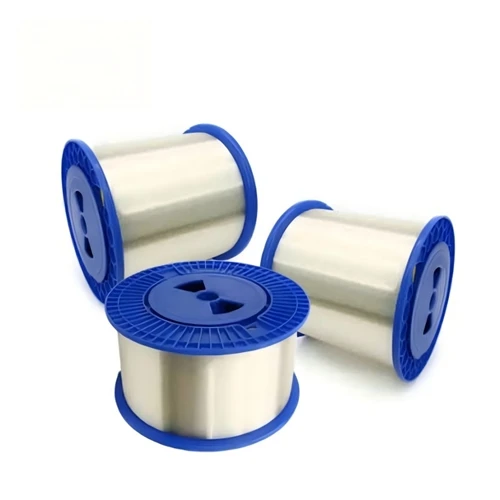

Оптичне волокно, нечутливе до вигину
Одномодове-волокно G.657 для маршрутизації-волокна з обмеженим простором
Оптоволоконна маршрутизація стає більш вимогливою, оскільки комунікаційне обладнання, розподільні корпуси та внутрішні кабельні системи стають меншими. Коли кабель провертається через обмежений простір, звичайне одномодове-волокно може відчувати додаткове затухання, якщо умови вигину не контролюються належним чином.
Поставки China Super Techоптичне волокно, нечутливе до вигинуна основі сімейства ITU-T G.657 для програм, які потребують більшої гнучкості маршрутизації. Доступні параметри G.657 дозволяють виробникам кабелю та мережевим інтеграторам вибирати волокно відповідно до фактичного радіусу встановлення, а не покладатися на загальні -технічні характеристики.
Розроблено навколо реальних проблем маршрутизації оптоволокна
У багатьох кабельних проектах оптична специфікація є лише частиною проблеми. Фізичний шлях встановлення може визначити, чи вибране волокно практично використовувати.
Обмежений дозвіл на встановлення
Невеликі розподільні коробки, внутрішні розетки та компактні кабельні вузли залишають менше місця для підтримки великого радіусу вигину.
Втрати під час жорсткої маршрутизації
Оптоволокно, яке добре працює за прямих умов монтажу, може поводитись по-іншому, якщо його прокладати за кутами або зберігати в закритому корпусі.
Неправильний вибір класу
Не кожен проект потребує однакових специфікацій згинання. Вибір оптоволокна відповідно до фактичного радіуса монтажу може запобігти непотрібним надмірним-специфікаціям.
Який варіант G.657 підходить для вашого проекту?
Сімейство G.657 містить різні категорії-продуктивності. Для продуктів категорії А вибір слід починати з мінімального розрахункового радіуса, необхідного для кабелю або установки.
Відповідний варіант, коли потрібна покращена продуктивність згинання, але установка все ще може вмістити помірний радіус маршрутизації. Його можна розглядати для мереж доступу, внутрішніх кабелів і розподільних програм, де важлива сумісність зі звичайними однорежимними-системами.
Сильніший кандидат, коли простір для прокладки кабелю обмежений. Його менший мінімальний розрахунковий радіус робить його корисним для компактних внутрішніх кабельних структур, щільного волокна та інсталяцій, де не уникнути більш жорстких поворотів.
Технічні характеристики
| Параметр | Специфікація |
|---|---|
| Тип волокна | Одномодове-оптичне волокно-оптимізоване-для-вигину |
| Застосовуваний стандарт | ITU-T G.657 |
| Доступна категорія | G.657.A1 / G.657.A2 |
| Сумісність волокна | Категорія G.657.A призначена для сумісності з системами передачі G.652.D |
| Діаметр обшивки | 125 мкм номінальний |
| Діаметр покриття | Доступно в залежності від конфігурації продукту |
| Робоча довжина хвилі | Відповідні специфікації доступні для звичайних-режимних робочих діапазонів |
| Параметр | Специфікація |
|---|---|
| Режим Діаметр поля | залежно від-класу; детальні значення доступні у відповідному описі продукту |
| Затухання | Контролюється відповідно до специфікації вибраного волокна та робочої довжини хвилі |
| Хроматична дисперсія | Відповідно до застосовної специфікації продукту G.657 |
| Дисперсія поляризаційної моди | Контролюється відповідно до специфікації продукту |
| Довжина хвилі-відрізання кабелю | Відповідно до обраної конфігурації волокна |
| Категорія G.657 | Мінімальний проектний радіус | Типова логіка вибору |
|---|---|---|
| G.657.A1 | 10 мм | Для інсталяцій, які вимагають підвищеної стійкості до вигину з помірними обмеженнями прокладання |
| G.657.A2 | 7,5 мм | Для щільнішої прокладки кабелю та більш компактних умов встановлення |
Типові області застосування
-
- Мережі FTTH / FTTx- Корисно там, де кабелі під’єднання та доступу повинні проходити через компактні кінцеві точки, кути всередині приміщень і-проміжки маршрутизації з боку клієнта.
- Внутрішній оптичний кабель- Підходить для внутрішніх приміщень будівель, де канали, розетки та точки розподілу можуть обмежувати доступний радіус маршруту.
- Компактні системи розподілу волокна- Підтримує організацію волокон у відносно невеликих коробках і кінцевих структурах.
- Обладнання для волокон високої-щільності- Можна розглянути для установок, де обмежений простір обладнання робить керування волокном більш вимогливим.
- Мережі доступу та кампусу- Застосовується до- та середнього-ліній зв’язку з використанням відповідної конструкції кабелю.
Що важливо при пошуку волокна для виробництва?
Для виробника кабелю покупка зразка волокна відрізняється від встановлення повторюваної специфікації постачання. Важливе питання полягає в тому, чи можна інтегрувати волокно в існуючий кабельний процес і підтримувати його стабільно в майбутніх партіях.
Конфігурація оптоволокна та індивідуальне постачання
Для різних структур кабелю можуть знадобитися різні конфігурації волокна. China Super Tech може обговорити необхідні специфікації перед виробництвом, щоб поставлене волокно було оцінено за фактичною конструкцією кабелю клієнта.
| Вимога | Можлива конфігурація |
|---|---|
| Оцінка G.657 | Вибір між застосовними категоріями G.657 відповідно до вимог маршрутизації |
| Покриття | Структура покриття та діаметр відповідно до конструкції кабелю |
| Довжина доставки | Стандартна або{0}}спеціальна довжина котушки |
| Колір / Ідентифікація | Доступний відповідно до вимог виробництва кабелю |
| Упаковка | Вимоги до котушки, маркування та пакування можна обговорити |
| Повторні замовлення | Записи про специфікації можна використовувати для підтримки послідовних повторних закупівель |
Перш ніж запитати ціну
Вам не потрібно готувати повну технічну специфікацію, перш ніж зв'язатися з нами. Для первинної оцінки товару достатньо наступної інформації:
- Потрібна марка волокна- G.657.A1, G.657.A2 або ваша існуюча специфікація.
- Мінімальний радіус вигину- Найменший очікуваний радіус маршрутизації в програмі.
- Робоча довжина хвилі- Наприклад, 1310 нм, 1550 нм або інший необхідний діапазон.
- Конструкція кабелю- Нещільна трубка, щільний-буфер, мікро-кабель або інша структура.
- Орієнтовна кількість- Корисно для підтвердження пакування та організації виробництва.
FAQ
Це одномодове-оптичне волокно, розроблене для зменшення чутливості до додаткових оптичних втрат, спричинених вигином. Це в основному розглядається для кабельних і мережевих установок, де доступний простір для маршрутизації обмежений.
G.657.A1 має мінімальний розрахунковий радіус 10 мм, тоді як G.657.A2 має мінімальний розрахунковий радіус 7,5 мм. Тому A2, як правило, розглядається, коли конструкція кабелю вимагає більш жорсткої прокладки, ніж може забезпечити A1.
так Оптоволокно G.657 широко розглядається для проектування кабелів доступу та FTTH, оскільки ці установки можуть включати компактні розподільні точки, внутрішні кути та обмежений простір для маршрутизації.
Волокна G.657.A розроблені в рамках сумісності G.652.D для передачі та з’єднання. Точний сорт волокна та вимоги до системи мають бути підтверджені для кожного проекту.
Не обов'язково. Якщо для установки не потрібен менший проектний радіус A2, A1 вже може відповідати вимогам прокладки. Вибір волокна має ґрунтуватися на фактичних умовах встановлення та необхідних оптичних характеристиках.
```
